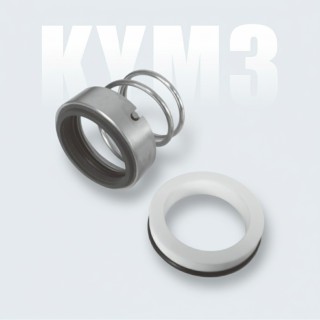

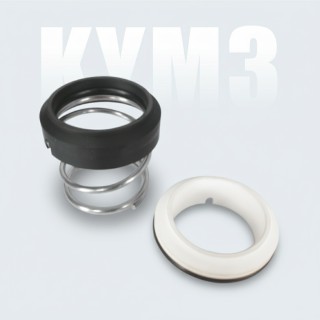

KY M32, KY M37, KY M37G, KY M3N, Burgmann M32, Burgmann M37, Burgmann M37G, Burgmann M3N, O Ring Mechanical Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC/TC)
Rotary Ring (Carbon/SiC/SSiC/TC)
Secondary Seal (NBR/EPDM/Viton)
Spring and Metal Part (SS304/SS316)
G9,G4,G6 and G13 seats

Working Conditions:
Pumps: Water pumps, sewage pumps, and chemical pumps, etc.
Temperature: -20°C~180°C
Pressure: ≤1MPa
Speed: ≤ 10m/Sec

Download KY M32, KY M37, KY M37G, KY M3N, Burgmann M32, Burgmann M37, Burgmann M37G, Burgmann M3N, O Ring Mechanical Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

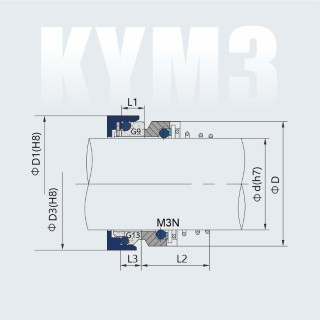

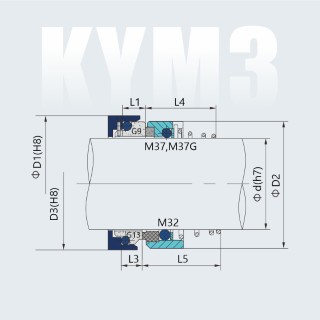

Part Numbers d D D1 D2 D3 L1 L2 L3 L4 L5
KY M32 / M37,M37G / M3N-10 10 19 21 20 19.2 10 15.5 7.1   16.9
KY M32 / M37,M37G / M3N-12 12 21 23 22 21.6 10 16 7.6   17.4
KY M32 / M37,M37G / M3N-14 14 23 25 24 24.6 10 16.5 7.6 16.5 17.4
KY M32 / M37,M37G / M3N-16 16 26 27 26 28 10 18 9 16.5 19.5
KY M32 / M37,M37G / M3N-18 18 29 33 31 30 11.5 19.5 10 18 20.5
KY M32 / M37,M37G / M3N-20 20 31 35 34 35 11.5 22 9.5 19 22
KY M32 / M37,M37G / M3N-22 22 33 37 36 35 11.5 21.5 9.5 20.5 23.5
KY M32 / M37,M37G / M3N-24 24 35 39 38 38 11.5 23.5 9.5 22 25
KY M32 / M37,M37G / M3N-25 25 36 40 39 38 11.5 26.5 9.5 23.5 26.5
KY M32 / M37,M37G / M3N-28 28 40 43 42 42 11.5 26.5 11 24.5 26.5
KY M32 / M37,M37G / M3N-30 30 43 45 44 45 11.5 26.5 11 24.5 25
KY M32 / M37,M37G / M3N-32 32 46 48 46 48 11.5 28.5 11 28 28.5
KY M32 / M37,M37G / M3N-33 33 47 48 47   11.5 28.5
KY M32 / M37,M37G / M3N-35 35 49 50 49 52 11.5 28.5 11.5 28 28.5
KY M32 / M37,M37G / M3N-38 38 53 56 54 55 14 33.5 11.5 31 32.2
KY M32 / M37,M37G / M3N-40 40 56 58 56 58 14 36 11.5 34 34.7
KY M32 / M37,M37G / M3N-43 43 59 61 59   14 38.5
KY M32 / M37,M37G / M3N-45 45 61 63 61 64 14 39.5 14.3 36.5 39.2
KY M32 / M37,M37G / M3N-48 48 64 66 64 68.4 14 46 14.3 42 44.7
KY M32 / M37,M37G / M3N-50 50 66 70 66 69.3 15 45 14.3 43 45.7
KY M32 / M37,M37G / M3N-53 53 69 73 69   15 47
KY M32 / M37,M37G / M3N-55 55 71 75 71 75.4 15 49 15.3 47 49
KY M32 / M37,M37G / M3N-58 58 76 78 78 78.4 15 55 15.3 50 52
KY M32 / M37,M37G / M3N-60 60 78 80 79 80.4 15 55 15.3 51 55
KY M32 / M37,M37G / M3N-63 63 83 83 83   15 55
KY M32 / M37,M37G / M3N-65 65 84 85 85 85.4 15 55 15.3 52 54.3
KY M32 / M37,M37G / M3N-68 68 88 90 88 91.5 18 55 16 52.7 55.3
KY M32 / M37,M37G / M3N-70 70 90 92 90 92 18 57 15.3 54 56.3
KY M32 / M37,M37G / M3N-75 75 98 97 98 99 18 62 15.3 54 56.3
KY M32 / M37,M37G / M3N-80 80 100 105 103 104 18.2 61.8 16.3 58 59.3
