KY TYPE 46, LATTY B 16670, O Ring Mechanical Seals

Combined Materials:
Stationary Ring (Alumina 99%/Alumina 99.5%/SiC/SSiC/TC)
Rotary Ring (Carbon/SiC/SSiC/TC)
Secondary Seal (NBR/EPDM/Viton/Teflon)
Spring and Metal Part (SS304/SS316)

Working Conditions:
Mediums: Water, oil, acid, alkali, etc.
Temperature: -30°C~200°C
Pressure: ≤1MPa
Speed: ≤ 10m/Sec

Download KY TYPE 46, LATTY B 16670, O Ring Mechanical Seals.pdf

If you have any questions, please send us an EMAIL about your technical applications.

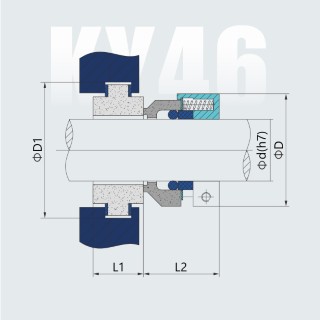

Part Numbers d D D1 L1 L2
KY TYPE 46-18 18 44 48 17.6 38.2
KY TYPE 46-20 20 46 51 17.6 38.2
KY TYPE 46-22 22 48 51 17.6 38.2
KY TYPE 46-24 24 50 54 17.6 38.2
KY TYPE 46-25 25 52 54 17.6 38.2
KY TYPE 46-28 28 55 65 27 38.2
KY TYPE 46-30 30 58 68 27 38.2
KY TYPE 46-32 32 60 68 27 38.2
KY TYPE 46-33 33 60 71 27 38.2
KY TYPE 46-35 35 62 71 27 38.2
KY TYPE 46-38 38 65 78 27 38.2
KY TYPE 46-40 40 68 81 27 38.2
KY TYPE 46-43 43 70 84 27 38.2
KY TYPE 46-45 45 72 84 27 42.2
KY TYPE 46-48 48 75 97 33.3 42.2
KY TYPE 46-50 50 78 97 33.3 42.2
KY TYPE 46-53 53 80 100 33.3 42.2
KY TYPE 46-55 55 80 103 33.3 42.2
KY TYPE 46-58 58 83 106 33.3 42.2
KY TYPE 46-60 60 86 106 33.3 42.2
KY TYPE 46-63 63 90 110 33.3 42.2
KY TYPE 46-65 65 93 113 33.3 42.2
KY TYPE 46-68 68 98 116 33.3 42.2
KY TYPE 46-70 70 98 116 33.3 42.2
KY TYPE 46-75 75 105 121 33.3 42.2
KY TYPE 46-80 80 109 132 33.3 42.2
KY TYPE 46-85 85 114 138 33.3 42.2
KY TYPE 46-90 90 120 144 33.3 42.2
KY TYPE 46-95 95 125 144 33.3 42.2
KY TYPE 46-100 100 130 151 33.3 42.2

Part Numbers d D D1 L1 L2
KY TYPE 46-15/16" 23.83 50 54 17.6 38.2
KY TYPE 46-1" 25.4 52 54 17.6 38.2
KY TYPE 46-1 1/8" 28.58 55 65 27 38.2
KY TYPE 46-1 1/4" 31.75 60 68 27 38.2
KY TYPE 46-1 3/8" 34.93 62 71 27 38.2
KY TYPE 46-1 1/2" 38.1 65 78 27 38.2
KY TYPE 46-1 5/8" 41.28 68 81 27 38.2
KY TYPE 46-1 3/4" 44.45 72 84 27 38.2
KY TYPE 46-1 7/8" 47.63 75 87 27 42.2
KY TYPE 46-2" 50.8 78 97 33.3 42.2
KY TYPE 46-2 1/8" 53.98 80 100 33.3 42.2
KY TYPE 46-2 1/4" 57.15 83 103 33.3 42.2
KY TYPE 46-2 3/8" 60.33 86 106 33.3 42.2
KY TYPE 46-2 1/2" 63.5 90 110 33.3 42.2
KY TYPE 46-2 5/8" 66.68 98 113 33.3 42.2
KY TYPE 46-2 3/4" 69.85 98 116 33.3 42.2
KY TYPE 46-2 7/8" 73.03 105 117 33.3 42.2
KY TYPE 46-3" 76.2 105 121 33.3 42.2
KY TYPE 46-3 1/8" 79.38 109 129 33.3 42.2
KY TYPE 46-3 1/4" 82.55 109 132 33.3 42.2
KY TYPE 46-3 3/8" 85.73 114 135 33.3 42.2
KY TYPE 46-3 1/2" 88.9 120 138 33.3 42.2
KY TYPE 46-3 5/8" 92.08 120 141 33.3 42.2
KY TYPE 46-3 3/4" 95.25 125 144 33.3 42.2
KY TYPE 46-4" 101.6 130 151 33.3 42.2
